工場設備をご紹介します

主要設備

歯車研削(研削盤)

歯車の強度を増す手段として、歯部を焼入して使用する事が多く用いられています。代表的な焼入方法に高周波焼入や浸炭焼入があり、歯部の強度が上がる反面、歯車の精度が数段落ちてしまう欠点があります。その対処方法として歯面を研磨する事により歯車精度を上げる方法があります。

P2800G (グリーソン・ファウター/独)
P2800G (グリーソン・ファウター/独)
仕様(mm)
最大外径:3,000/最大ピッチ:36/最大巾:1,600/積載重量:35 ton
特徴
仕上げる歯車の計算上の歯形に成形した砥石を使用して、左右の両歯面を同時に研磨する機械です。この研削方法を成形研削、又はプロファイル研削と言います。同機はドイツ製の高性能機で、ヘッド交換により外歯と内歯の歯研磨を旧JIS0級を上回る精度で仕上げることができます。
P1600G (グリーソン・ファウター/独)
P1600G (グリーソン・ファウター/独)
仕様(mm)
最大外径:1,600/最大ピッチ:36/最大巾:1,600/積載重量:15 ton
特徴
P2800Gをサイズダウンした機械で、左右の両歯面を同時に研磨する成形研削盤です。
性能・機能面を継承した機械でハイコラムタイプタイプの為、有効ストロークも
P2800Gと同じです。テーブル径は小さいですが、しっかりしたテールストックで品物を支えます。

歯車切削(ホブ盤)

ホブ盤と言われる様に、ホブカッターを機械に取付け歯車を切削加工する機械です。直径6000mmのギヤーでも指定の歯の大きさのホブカッターを使用して、切削加工をします。当社所有のホブカッターで加工出来る歯の大きさはM1~M40までです。

5345(スタンコマポート/露)
5345(スタンコマポート/露)
仕様(mm)
最大外径:6,000/最大ピッチ:40/最大巾:2,000/積載重量:65ton.
特徴
当社で最大の歯切盤です。機械総重量としては、治具を含めて135tonになります。
当社所有のモジュール40という大きなホブカッターを取り付けられ、ヘッド交換でエンドミルによる切削も可能
です。

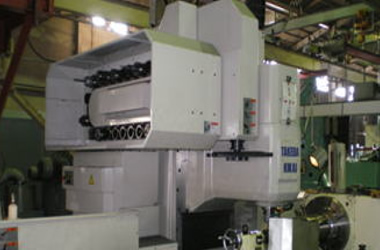

HH500(東芝機械)
HH500(東芝機械)
仕様(mm)
最大外径:5,000/最大ピッチ:36/最大巾:2,400/積載重量:50ton
特徴
東芝機械製の歯切盤です。機械自体の剛性が非常に高く、大モジュールのホブカッターが取付け可能ですが機械自体の精度が高い為、小モジュール大歯数ギヤの加工も得意としています。

ギヤシェーパー

歯車形削盤とも言い、ピニオンカッターを取付け歯車を切削加工する機械です。ホブ盤はホブカッターを回転させて切削するのに対して、ギヤシェーパーはピニオンカッターの直線運動で歯車の形に削る機械と言えます。

GS-4(唐津鉄工所)
GS-4(唐津鉄工所)
仕様(mm)
最大外径:4,000/最大ピッチ:25/最大巾:460/積載重量:20ton
特徴
ピニオンカッターを使用して内歯歯車、外歯歯車、段ギヤ等の加工をします。門型構造でテーブルのスライド量が大きい為、直径の大きい品物から内径の小さい品物まで加工する事ができます。

汎用機械加工(マシニング)

通常のNC円テーブル装置の付いたフライス盤は、縦(X軸)・横(Y軸)・上下(Z軸)の3軸制御ですが、マシニングの場合は、円テーブル(A軸)を付加して4軸同時制御により歯車歯形を成形加工することが出来ます。これからはカッターヘッドの傾き(B軸)を付加した5軸制御が主流になりつつありますが、当社では以前より歯形のカーブに合わせた専用のエンドミルカッターを使用して、ニーズに合わせて参りました。使用するカッターは専用エンドミルの他に、フライスカッター、ラックカッター等を使用します。

VS3300MC(武田機械)
VS3300MC(武田機械)
仕様(mm)
最大外径:Y600/最大ピッチ:Z850/最大巾:X3300
特徴
NC円テーブルの使用で同時4軸制御加工が可能です。
この機械の最大の特徴は実際の加工長さが3300mm有ることで、長尺の品物を立体的に加工できます。

設備一覧

No. 機械名称 型式 仕様(mm) メーカー 台数 備考
最大外径 最大ピッチ 最大幅
1 ホブ盤 5345 6,000 40 2,000 スタンコ/露 1 エンドミル/内歯対応
2 ホブ盤 HH500 5,000 36 2,400 東芝機械 1 内歯用治具有
3 ホブ盤 HH250 2,500 30 1,000 東芝機械 1 テーブル荷重12t
4 ホブ盤 HH150 1,800 30 600 東芝機械 1 テーブル荷重7t
5 ホブ盤 NDH-4 1,800 25 700 日本機械 3
6 ホブ盤 GH-3,804 2,300 28 800 ライネッカー/独 2
7 ホブ盤 GH-9 1,500 25 1,800 ライネッカー/独 1 立型長尺対応
8 ホブ盤 YA31125HC 1,250 16 1,250 重慶機床/中国 1
9 ホブ盤 KR-1000 1,000 12 300 カシフジ 1
10 横型ホブ盤 PH1-25M 1,450 40 3,500 D・ブラウン/英 1 軸長6,000MAX
11 横型ホブ盤 NTM2000 320 12 2,000 日本機械 1 ネジ・スプライン加工
12 歯車形削盤 GS-4CNC 3,800 25 460 唐津鉄工所 2 門形タイプ
13 歯車形削盤 5M161-S 1,250 16 300 スタンコ/露 1
14 歯車形削盤(profile) P2800G 3,000 36 1,600 グリーソンファウター/独 1 内歯対応/機上計測
15 歯車形削盤(profile) P1600G 1,600 36 1,600 グリーソンファウター/独 1

内歯対応/機上計測

16 サンダーランド歯切盤 GP-2 2,000 20 360 唐津鉄工所 1 HA 22° 30′
17 サンダーランド歯切盤 GP-1 1,500 18 260 唐津鉄工所 1 HA 22° 30′
18 かさ歯車形削盤 エリコン60-Ⅱ 2,350 50 350 唐津鉄工所 2 他1台φ1,600
19 かさ歯車形削盤 エリコン30 800 25 250 唐津鉄工所 2 他に荒切盤 1台
20 かさ歯車形削盤 #24 670 25 200 グリーソン/米 1 クラウニング付
21 立型マシニングセンタ VS3300MC X3,300 Y850 Z750 武田機械 1 4軸制御
22 立型フライス盤 VS2000NC X2,000 Y650 Z600 武田機械 1 4軸制御
23 ホブ刃溝研削盤 CNC 50 500 50 500 クリンゲンベルグ/独 1
24 ホブ刃溝研削盤 HR-355 350 32 400 清和鉄工 1
25 ホブ刃溝研削盤 SHR-25 270 25 320 清和鉄工 1
26 平面研削盤 PSG-SE X600 Y400 Z250 岡本工作所 1
27 天井クレーン 25ton       日立 1
28 天井クレーン 20ton       IHI 1 補巻 5t
29 天井クレーン 15ton       IHI 1 他に5t、2.5t有
